Zahlreiche Gymnasien und Kantonsschulen in der Schweiz sind mit einem RaspberryShake-Seismometer ausgestattet, mit dem die Bewegungen der Erde kontinuierlich erfasst werden können. Diese Geräte zeichnen Erdbeben in der Schweiz und weltweit auf. Über die RaspberryShake-Webseite können die seismischen Daten von mehr als 2'000 Sensoren weltweit abgerufen werden. Die benutzerfreundliche Aufbereitung der Daten ermöglicht es beispielsweise im Schulunterricht das Epizentrum eines Erdbebens einfach zu bestimmen oder anderen Fragestellungen praxisnah nachzugehen.

Bild für RaspberryShake-Schulseismometer

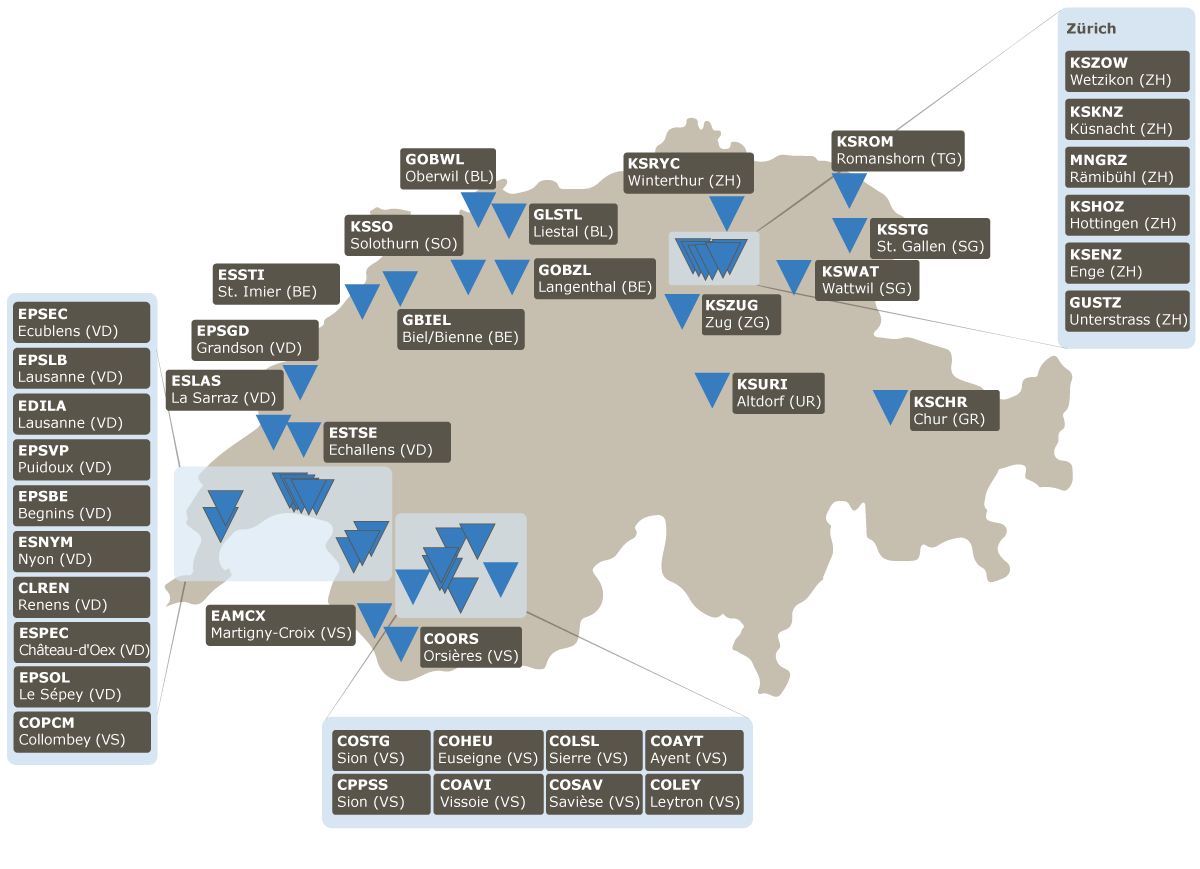

Liste der RaspberryShake-Schulseismometer in der Schweiz

SED-Stationsname RaspberryShake-Stationsname

Ort

GBIEL S8C09

Gymnasium Biel-Seeland Biel

GLSTL RDFB5

Gymnasium Liestal

GOBZL R19BB

Gymnasium Oberaargau

GUSTZ R4335

Gymnasium Unterstrass

KSCHR RB22F

Bündner Kantonsschule Chur

KSENZ RD3C4

Kantonsschule Enge Zürich

KSHOZ RE5E7

Kantonsschule Hottingen Zürich

KSKNZ RC23B

Kantonsschule Küsnacht

GOBWL RDFB5

Gymnasium Oberwil

KSROM R58D2

Kantonsschule Romanshorn

KSRYC RF726

Kantonsschule Rychenberg, Winterthur

KSSO RFE6B

Kantonsschule Solothurn

KSURI R8F49

Kantonsschule Uri

KSWAT R4AF0

Kantonsschule Wattwil

KSZOW RF726

Kantonsschule Zürcher Oberland, Wetzikon

KSZUG R3BE0

Kantonsschule Zug

MNGRZ R7DBB

Mathematisch-Naturwissenschaftliches Gymnasium Rämibühl

KSSTG R103E

Kantonsschule St. Gallen

COAVI RA652 (derzeit nicht verfügbar)

CO d'Anniviers

COAYT RB15C

CO Ayent

CLREN R3BDC

Collège du Léman

COHEU RB289

CO Hérens

COLEY RA7C7

CO Leytron

COLSL RE4EF

CO des Liddes

COORS S3900 (derzeit nicht verfügbar)

CO Orsières

COPCM RA83F

CO des Perraires

COSAV R2D50

CO Savièse

COSTG R7694

CO St-Guérin

CPPSS R05D6

SION CPPS HES-SO (Partner Institution)

EAMCX S7A06

Ecole de l'Arpille

EDILA RC676

EDI LAUSANNE (Partner Institution)

EPSBE R65E9

EPS de Begnins – L'Esplanade

EPSEC R8710

EPS Ecublens

EPSGD R3B57

EPS Grandson

EPSLB R0CD2 (derzeit nicht verfügbar)

EPS Bergières

EPSLE R5BF0

Collège/EPS de l'Elysée

EPSVP RF727

EPSCL Collège du Verney

ESLAS R8E4D

ES de La Sarraz et environs

ESNYM R5D35 (derzeit nicht verfügbar)

ES Nyon-Marens

ESPEC R46E5

ES du Pays-d’Enhaut*

ESTSE R52F7 (derzeit nicht verfügbar)

ES des Trois-Sapins

ESSTI R1F5E

ES St-Imier



Gehen Sie auf der Webseite von RaspberryShake auf «Station View». Sie sollten nun eine Karte mit allen öffentlich zugänglichen RaspberryShake-Stationen weltweit sehen. Geben Sie Menü oben auf der Webseite unter «Stations» den Namen eines RaspberryShake ein (z. B. S8C09) und bestätigen Sie Ihre Eingabe durch Klicken auf den Stationsnamen. Sie sollten Ihren RaspberryShake nun auf der Karte sehen. Auf der rechten Seite des Browserfensters sehen Sie die Bodenerschütterungen, genaugenommen die Bodengeschwindigkeit, die Ihr RaspberryShake in diesem Moment (mit einer kleinen Verzögerung) aufzeichnet.

Klicken Sie zur Vergrösserung der Aufzeichnungen auf das Symbol neben «Live Streaming». Nun öffnet sich ein neues Fenster. Der obere Teil in dem Fenster zeigt das Seismogramm, der untere Teil das Spektrogramm. Seismogramme und Spektrogramme zeigen, wie sich die Bodenbewegungen beziehungsweise die Frequenzen dieser Bewegungen über die Zeit verändern. Die Zeitachse verläuft von links nach rechts. Durch Klicken auf die Zeitachse können Sie zwischen UTC (Coordinated Universal Time) und lokaler Zeit in der Schweiz (Central European Summer/Winter Time) hin- und herwechseln. Die Frequenz misst die Anzahl der (Boden-) Schwingungen pro Sekunde. Je schneller sich der Boden auf- und ab- beziehungsweise hin- und herbewegt, desto höher die Frequenz. Frequenzen, die besonders stark angeregt werden, sind im Spektrogramm in hellen Farben hervorgehoben. Im Beispiel unten wurden Frequenzen von circa 15 Hertz (Hz), also 15 Schwingungen pro Sekunde, zwischen 13:52:30 Uhr und 13:58:30 Uhr besonders stark angeregt. Man kann das an dem horizontalen Strich im Spektrogramm gut erkennen.

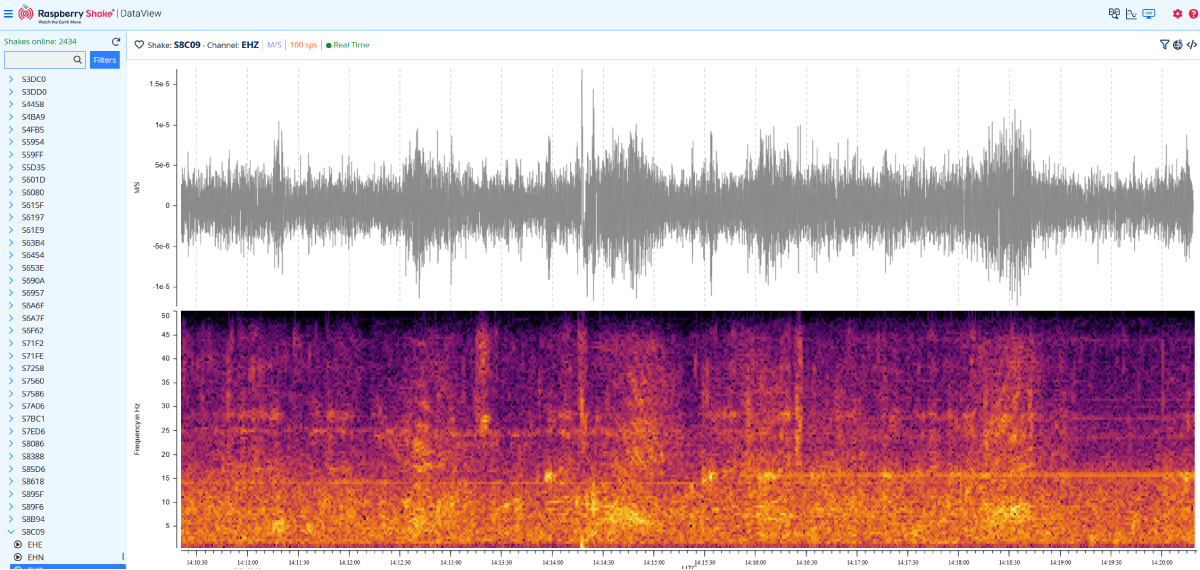

Beispiel: Live Streaming» der Station S8C09 im Webbrowser. In der rechten Spalte sind man das Seismogramm oben und darunter das Spektrogramm. Die Zeitachse (hier UTC) verläuft von links nach rechts. Die linke Spalte zeigt die Liste aller verfügbaren RaspberryShake, von der man einen auswählen kann.

Beispiel: Live Streaming» der Station S8C09 im Webbrowser. In der rechten Spalte sind man das Seismogramm oben und darunter das Spektrogramm. Die Zeitachse (hier UTC) verläuft von links nach rechts. Die linke Spalte zeigt die Liste aller verfügbaren RaspberryShake, von der man einen auswählen kann.

RaspberryShake-Daten Schweiz

Daten des Schweizerischen Erdbebendienstes (SED)

  • Seismo@school RaspberryShake Schweiz, Stationen
  • Seismo@school RaspberryShake Schweiz, Rauschen

Daten von RaspberryShake

  • ShakeNet App, Mobile App
  • Stationskarte, Web App: Station View
  • Seismogramme, Web App: Data View
  • Lokalisierung durch Triangulation, Webapp: Locator
  • Vertonung von Seismogrammen, Web App (Account erforderlich): Sound
