Sismomètre scolaire RaspberryShake

Allez sur le site de RaspberryShake et cliquez sur «Station View». Vous devriez maintenant voir une carte avec toutes les stations RaspberryShake accessibles au public dans le monde entier. Dans le menu en haut du site, sous «Stations», entrez le nom d'une RaspberryShake (par ex. S8C09) et confirmez votre saisie en cliquant sur le nom de la station. Vous devriez maintenant voir votre RaspberryShake sur la carte. Sur le côté droit de la fenêtre du navigateur, vous voyez les vibrations du sol, plus précisément la vitesse du sol, que votre RaspberryShake enregistre en ce moment (avec un léger retard).

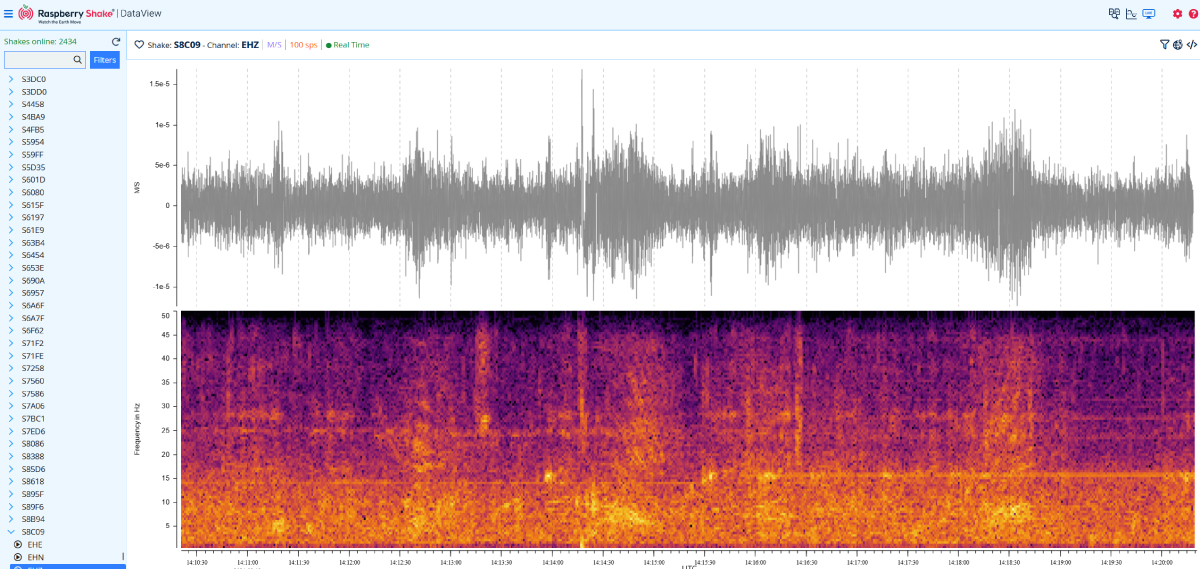

Pour agrandir les enregistrements, cliquez sur l'icône à côté de «Live Streaming». Une nouvelle fenêtre s'ouvre. La partie supérieure de la fenêtre montre le sismogramme, et la partie inférieure montre le spectrogramme. Les sismogrammes et les spectrogrammes montrent comment les mouvements du sol et les fréquences de ces mouvements changent au fil du temps. L'axe du temps va de gauche à droite. En cliquant sur l'axe du temps, vous pouvez basculer entre UTC (temps universel coordonné) et l'heure locale en Suisse (heure d'été/hiver d'Europe centrale). La fréquence mesure le nombre d'oscillations (du sol) par seconde. Plus le sol se déplace rapidement de haut en bas ou d'avant en arrière, plus la fréquence est élevée. Les fréquences particulièrement excitées sont mises en évidence par des couleurs vives dans le spectrogramme. Dans l'exemple ci-dessous, des fréquences d'environ 15 Hertz (Hz), c'est-à-dire 15 oscillations par seconde, ont été particulièrement excitées entre 13:52:30 et 13:58:30. Vous pouvez facilement le voir par une ligne horizontale dans le spectrogramme.
